الوصف
زجاج الكوارتز البصري، المعروف أيضًا باسم السيليكا المنصهرة، هو شكل عالي النقاء ومتساوي الخواص من SiO₂ مع ثبات بصري وحراري وكيميائي استثنائي. ويتميز بتمدد حراري منخفض، وصلابة عالية، ونقل ممتاز عبر الأطوال الموجية للأشعة فوق البنفسجية والمرئية وتحت الحمراء. هذه الخصائص تجعله مثاليًا للأنظمة البصرية الدقيقة، والأجهزة العلمية، وتطبيقات الليزر عالية الأداء.
يتم تصنيف زجاج الكوارتز البصري إلى JGS1 وJGS2 وJGS3, صُمم كل منها لنطاقات طيفية محددة، ومحتوى الهيدروكسيل (OH)، والخصائص الهيكلية. يضمن اختيار الدرجة المناسبة الأداء الأمثل للنظام ومتانته.
الميزات الرئيسية
- إرسال بصري واسع النطاق من الأشعة فوق البنفسجية العميقة إلى الأشعة تحت الحمراء
- تمدد حراري منخفض للغاية ومقاومة عالية للصدمات الحرارية
- مقاومة فائقة للمواد الكيميائية والتآكل
- قوة ميكانيكية عالية وجودة سطح عالية
- متوافق مع طلاءات الواقع المعزز والعاكس والعاكس والتداخل
- متوفر في النوافذ والعدسات والمنشورات والمسطحات والأشكال الهندسية المخصصة

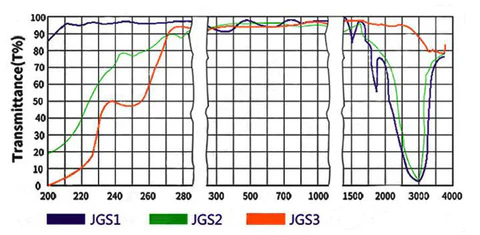

مقارنة درجات زجاج الكوارتز البصري
| الصف | JGS1 | JGS2 | JGS3 |
|---|---|---|---|
| النوع | الكوارتز الضوئي للأشعة فوق البنفسجية البعيدة | الكوارتز الضوئي فوق البنفسجي فوق البنفسجي | الكوارتز البصري بالأشعة تحت الحمراء |
| المواد الخام | SiCl₄ الاصطناعي | كريستال الكوارتز الطبيعي | كريستال الكوارتز الطبيعي |
| التصنيع | انصهار لهب الأكسجين الهيدروجين | انصهار لهب الأكسجين الهيدروجين | الاندماج الكهربائي الفراغي |
| محتوى OH | ~2000 جزء من المليون | 100-200 جزء من المليون | منخفضة للغاية |
| الشوائب المعدنية | منخفضة جداً | عشرات المليون من المليون | عشرات المليون من المليون |
| الهيكل الداخلي | خالية من الفقاعات، بدون جزيئات | التصدعات/الجسيمات الطفيفة | فقاعات طفيفة، وتصدعات |
| انتقال الأشعة فوق البنفسجية | ≥90% عند 185 نانومتر | محدود، القطع حوالي 220 نانومتر | منخفضة في الأشعة فوق البنفسجية العميقة |
| امتصاص OH | قوي عند 2730 نانومتر | معتدل عند 2730 نانومتر | الحد الأدنى |
| نطاق الإرسال | 185-2500 نانومتر | 220-2500 نانومتر | 260-3500 نانومتر |
| أداء الأشعة تحت الحمراء | معتدل | معتدل | ممتاز |
| التطبيقات | بصريات الأشعة فوق البنفسجية العميقة والليزر والطباعة الحجرية | الأشعة فوق البنفسجية العامة والبصريات المرئية | بصريات الأشعة تحت الحمراء، أنظمة التصوير الحراري |
| التكلفة | عالية | متوسط | متوسط-عالي |
| مواد قابلة للمقارنة | سوبراسيل 1/2، سبيكتروسيل أ/ب، كورنينج 7980 | هوموسيل 1/2/1/3، سلسلة ديناسيل | سوبراسيل 300 |
JGS1 - زجاج كوارتز بصري فوق بنفسجي بعيد المدى
JGS1 عبارة عن سيليكا منصهرة اصطناعية يتم إنتاجها من SiCl₄ باستخدام انصهار لهب الأكسجين الهيدروجيني. ويضمن محتواه العالي من OH (~ 2000 جزء في المليون) انتقالًا متميزًا للأشعة فوق البنفسجية العميقة، مع نفاذية ≥90% عند 185 نانومتر. وهو خالٍ من الفقاعات ومتجانس للغاية، مما يجعله مثاليًا للبصريات فوق البنفسجية الحرجة.
التطبيقات:
- ليزر الأشعة فوق البنفسجية العميقة
- بصريات الطباعة الحجرية لأشباه الموصلات
- عدسات الأشعة فوق البنفسجية، والنوافذ، والمنشورات، والمرايا
- أدوات التحليل والفحص
JGS2 - زجاج كوارتز بصري فوق البنفسجي فوق البنفسجي
يتم تصنيع JGS2 من كريستال الكوارتز الطبيعي باستخدام الانصهار باللهب. ويحتوي على 100-200 جزء في المليون من الهيدروكسيل وشوائب معدنية طفيفة. ويغطي انتقالها 220-2500 نانومتر، مع إمكانية وجود خطوط في أبعاد أكبر. وهي فعالة من حيث التكلفة ومتعددة الاستخدامات، وتستخدم على نطاق واسع في التطبيقات البصرية العامة للأشعة فوق البنفسجية والمرئية.
التطبيقات:
- نوافذ بصرية ومنافذ عرض بصرية
- البصريات المكثفة والشقق المسطحة
- شرائح مجهرية
- نظارات الرؤية والأجهزة البصرية ذات درجة الحرارة العالية
JGS3 - زجاج الكوارتز البصري بالأشعة تحت الحمراء
يتم إنتاج JGS3 عن طريق الاندماج الكهربائي الفراغي من الكوارتز الطبيعي. وهو خالٍ من الهيدروكسيل تقريبًا، ويوفر نقلًا فائقًا للأشعة تحت الحمراء مع الحد الأدنى من الامتصاص. قد توجد فقاعات أو تصدعات طفيفة، ولكنها تتفوق في التطبيقات التي تتطلب تغطية طيفية واسعة تصل إلى 3500 نانومتر.
التطبيقات:
- نوافذ الأشعة تحت الحمراء الضوئية
- مستشعرات وكاشفات الأشعة تحت الحمراء
- أنظمة التصوير الحراري
- أنظمة بصرية متعددة الأطياف
النماذج المتاحة
- النوافذ، والعدسات، والمناشير، والمسطحات البصرية، والركائز
- ركائز التصفية (مرشحات ممر النطاق، والقطع، و ND، والمرشحات ذات الشق)
- مكونات بصرية مخصصة وفقًا للرسومات
دليل الاختيار
- JGS1: بصريات الأشعة فوق البنفسجية العميقة (أقل من 200 نانومتر)، ليزر الأشعة فوق البنفسجية عالية الأداء
- JGS2: تطبيقات الأشعة فوق البنفسجية والمرئية العامة، حل فعال من حيث التكلفة
- JGS3 بصريات الأشعة تحت الحمراء أو الأنظمة التي تتطلب تغطية طيفية واسعة
الأسئلة الشائعة
Q1: الاختلافات بين JGS1 و JGS2 و JGS3؟
A1: المواد الخام ومحتوى OH والشوائب والبنية الداخلية والنطاق الطيفي.
Q2: ما أهمية محتوى OH؟
A2: يحسن OH المرتفع من انتقال الأشعة فوق البنفسجية ولكنه يقلل من أداء الأشعة تحت الحمراء بسبب الامتصاص حول 2730 نانومتر.
Q3: هل يمكن طلاء زجاج الكوارتز؟
A3: نعم، يمكن استخدام طلاءات الواقع المعزز أو الطلاءات العاكسة أو العاكسة أو المتداخلة.
Q4: هل زجاج الكوارتز البصري هو نفسه الزجاج العادي؟
A4: لا، فهو يتمتع بدرجة نقاء أعلى، وتمدد حراري أقل، ونقل فائق للأشعة فوق البنفسجية/الأشعة تحت الحمراء.
