С быстрым развитием силовой электроники, карбид кремния (SiC) стал перспективным материалом для устройств следующего поколения благодаря широкой полосе пропускания, высокой теплопроводности и отличным электрическим характеристикам. По сравнению с традиционным кремнием, SiC позволяет создавать устройства с более высокой устойчивостью к перепадам напряжения, меньшими потерями на переключение и лучшей стабильностью при высоких температурах.
Однако подготовка поверхности Подложки SiC остается критической проблемой. Широко используемый процесс очистки RCA, изначально разработанный для кремниевых пластин, не может быть напрямую применим к SiC из-за фундаментальных различий в химии поверхности и структуре связей.
В данном исследовании рассматриваются ограничения, связанные с очисткой SiC с помощью RCA, и представлен новый метод очистки без применения HF на основе активированной комплексом переходных металлов перекиси водорода.
Ограничения очистки RCA для SiC
В процессе очистки RCA обычно используется плавиковая кислота (HF) для удаления собственных оксидов и загрязнений с кремниевых поверхностей. Однако при применении к SiC:
- Анализ методом рентгеновской фотоэлектронной спектроскопии (XPS) показывает, что фтор вступает в реакцию с атомами углерода в SiC, образуя нежелательные химические связи.
- Вычислительное моделирование также показывает, что такие взаимодействия могут сужать полосу пропускания SiC, потенциально ухудшая его электронные свойства.
Полученные результаты свидетельствуют о том, что обработка на основе ВЧ может повредить внутренние свойства SiC, что делает обычную очистку RCA непригодной для использования в высокопроизводительных устройствах.

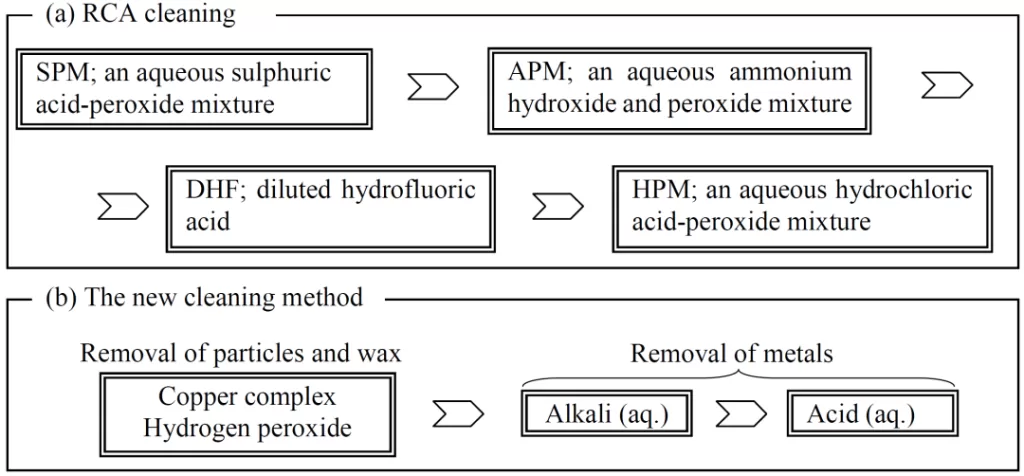

Разработка нового метода очистки
Для устранения этих недостатков был разработан новый подход к очистке, обладающий следующими характеристиками:
- Бесконтактный процесс, исключающий повреждение, вызванное фтором
- Использование комплексов переходных металлов (например, комплексов меди)
- Активация перекиси водорода (H₂O₂) с образованием реактивных радикалов
- Сокращение этапов очистки до трех упрощенных этапов
В отличие от традиционных подходов, которые позволяют обойтись без металлов, этот метод намеренно вводит контролируемые комплексы металлов для катализации образования радикалов, что повышает эффективность удаления загрязнений.
Экспериментальные методы оценки
Для оценки эффективности очистки использовались различные методы определения характеристик:
- Атомно-силовая микроскопия (АСМ): Морфология поверхности и обнаружение частиц
- Измерение угла контакта с водой: Смачиваемость поверхности и оценка органических остатков
- Система контроля поверхности Candela: Контроль дефектов на 3-дюймовых пластинах
- Рентгеновская флуоресценция с полным отражением (TXRF): Анализ загрязнения следовыми металлами
Результаты и обсуждение
Морфология и чистота поверхности
На АСМ-изображениях видно, что:
- Перед очисткой поверхность SiC содержит многочисленные частицы и органические остатки (контактный угол ~70°, что свидетельствует о гидрофобном загрязнении).
- После очистки RCA на поверхности остаются остаточные частицы.
- После нового метода очистки видимые частицы не обнаруживаются, а контактный угол уменьшается до ~42°, что свидетельствует об улучшении гидрофильности поверхности.
Эти результаты подтверждают эффективное удаление как частиц, так и органических загрязнений (например, остатков воска).
Устранение дефектов на пластинах
Candela-инспекция 3-дюймовых пластин SiC показала значительное снижение количества частиц после применения нового метода. Это наблюдение согласуется с результатами АСМ и подтверждает правильность процесса в масштабе пластины.
Механизм приписывается:
- Каталитическое действие медных комплексов
- Контролируемая генерация реактивных радикалов кислорода из пероксида водорода
- Усиленное удаление поверхностных частиц за счет окислительных реакций

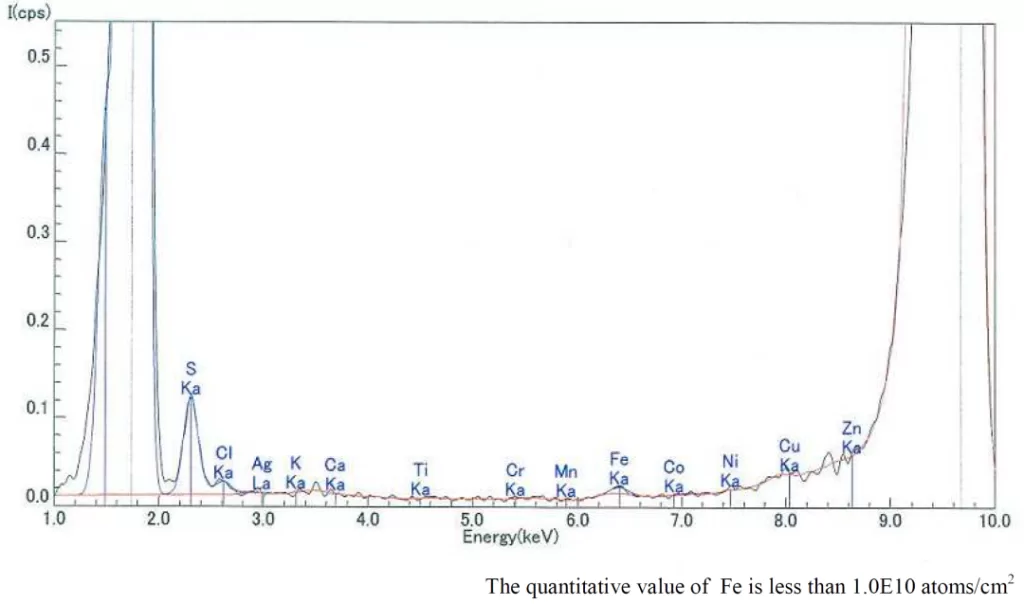

Анализ загрязнения металлами
Несмотря на использование медных комплексов:
- TXRF-анализ не обнаруживает остатков меди на поверхности пластин
- После очистки не наблюдается других металлических загрязнений
Это говорит о том, что процесс достигает высокой эффективности очистки без вторичного загрязнения, что является ключевой проблемой при обработке полупроводников.
Преимущества нового метода очистки
- Устраняет повреждения SiC, вызванные ВЧ-излучением
- Достигается низкая плотность дефектов и высокая чистота поверхности
- Удаляет частицы и органические остатки
- Уменьшение сложности процесса (меньше этапов)
- Предотвращает остаточное загрязнение металлами
- Совместимость с промышленной обработкой пластин
Заключение
Данное исследование показывает, что традиционная очистка RCA не полностью подходит для SiC-подложек из-за разрушительного воздействия HF на поверхность материала и его электронные свойства.
Предложенный метод бесконтактной очистки, основанный на активированной комплексом переходного металла перекиси водорода, является эффективной альтернативой. Он позволяет:
- Эффективное удаление частиц и загрязнений
- Сохранение свойств материала SiC
- Улучшенная смачиваемость и чистота поверхности
- Масштабируемое применение для производства полупроводников
Этот подход открывает перспективные пути для усовершенствованной обработки SiC-пластин, способствуя дальнейшему развитию высокопроизводительных силовых и радиочастотных устройств.
