لقد برز الياقوت (Al₂O₃) كواحد من أكثر المواد أهمية في التطبيقات البصرية الحديثة، نظرًا لخصائصه الميكانيكية والحرارية والبصرية الاستثنائية. وخلافاً للمواد البصرية التقليدية مثل الزجاج أو السيليكا المنصهرة، يوفر الياقوت مزيجاً من الصلابة العالية والشفافية الطيفية الواسعة والخمول الكيميائي، مما يجعله مثالياً للبيئات الصعبة، بما في ذلك أجهزة الليزر عالية الطاقة والبصريات الفضائية والأجهزة الطبية والأجهزة الدقيقة. يعد فهم المواصفات والتفاوتات وخيارات التخصيص للمكونات البصرية المصنوعة من الياقوت الأزرق أمرًا ضروريًا للمهندسين والعلماء الذين يسعون إلى الحصول على أداء موثوق به في كل من التطبيقات المختبرية والصناعية.
الخواص المادية للياقوت الأزرق
الياقوت الأزرق هو شكل بلوري من أكسيد الألومنيوم (α-Al₂O₃) ذو بنية بلورية سداسية الشكل. وتشمل خصائصه الفريدة ما يلي:
- الصلابة: صلابة موس 9، وتأتي في المرتبة الثانية بعد الماس، مما يوفر مقاومة ممتازة للخدش.
- الاستقرار الحراري: درجة انصهار عالية (حوالي 2,030 درجة مئوية) وموصلية حرارية عالية (حوالي 25 واط/م كلفن)، مما يتيح التشغيل في درجات حرارة قصوى.
- مقاومة المواد الكيميائية: مستقر ضد الأحماض، والقلويات، والعديد من المواد الكيميائية القاسية، مما يضمن طول العمر في البيئات القاسية.
- الشفافية البصرية: نطاق إرسال واسع من الأشعة فوق البنفسجية (الأشعة فوق البنفسجية، حوالي 150 نانومتر) إلى الأشعة تحت الحمراء المتوسطة (الأشعة تحت الحمراء، حوالي 5 ميكرومتر)، وهو مناسب للأنظمة البصرية المتنوعة.
- القوة الميكانيكية: صلابة عالية للكسر وقوة شد عالية، مما يمكّن النوافذ والقباب البصرية الرقيقة من الحفاظ على سلامتها تحت الضغط.
وتجعل هذه الخصائص الياقوت مثاليًا للتطبيقات التي تفشل فيها المواد البصرية التقليدية، مثل منافذ العرض عالية الضغط أو نوافذ توصيل الليزر أو الأغطية الواقية لأجهزة الاستشعار الحساسة.

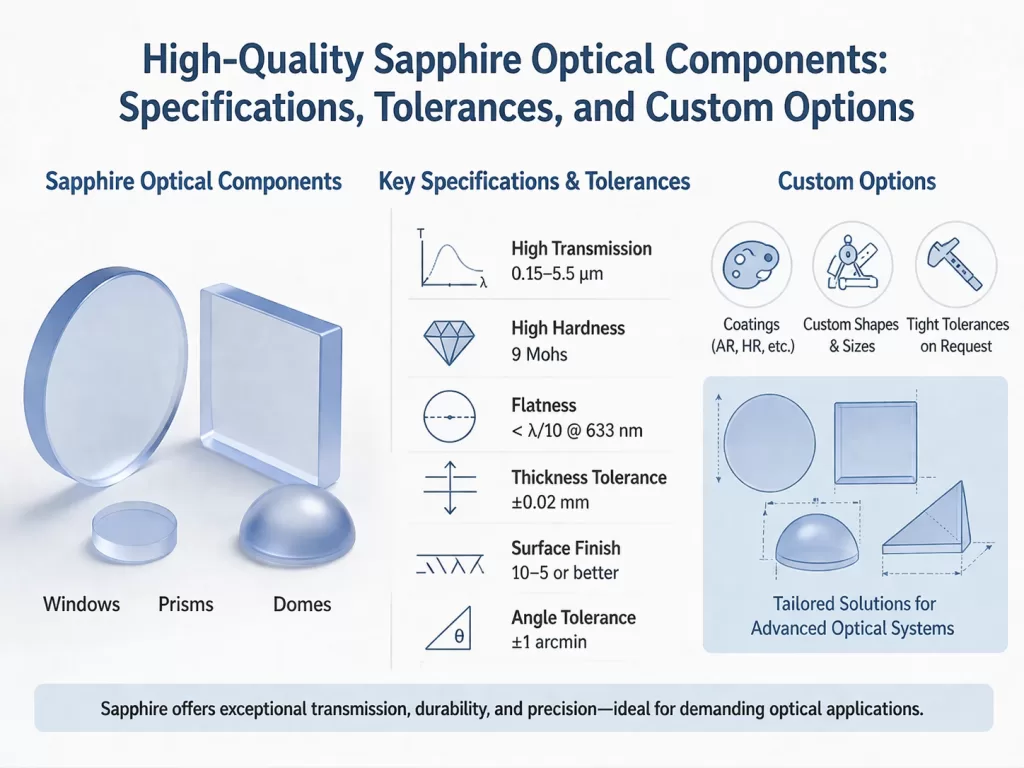

المواصفات القياسية
عالية الجودة المكونات البصرية الياقوتية يتم تصنيعها لتلبية المعايير الصارمة. وتشمل المواصفات الشائعة ما يلي:
- الأبعاد:
- الأقطار القياسية: 1 مم إلى 150 مم للنوافذ؛ تختلف أطوال القضبان والأنابيب.
- السماكة: عادةً من 0.5 مم إلى 20 مم، حسب الاستخدام.
- المقاسات المخصصة ممكنة للتصاميم الفريدة من نوعها.
- جودة السطح:
- وغالبًا ما تتراوح تصنيفات الخدش (MIL-PRF-13830B) من 10-5 إلى 60-40، اعتمادًا على الأداء البصري المطلوب.
- تتطلب التطبيقات البصرية المتطورة 10-5 خدش ديج لأدنى حد من تشتت الضوء.
- التسطيح والتوازي:
- يتم تحديد التسطيح عادةً بكسور الطول الموجي (λ، عادةً 632.8 نانومتر).
- التسطيح النموذجي: من λ/4 إلى λ/20، مع إمكانية تحقيق تفاوتات أكثر دقة لتطبيقات قياس التداخل.
- يضمن توازي النوافذ اتساق أطوال المسارات البصرية؛ التفاوت القياسي هو 30 ثانية قوسية إلى 3 دقائق قوسية.
- خشونة السطح:
- يُعد متوسط الخشونة (Ra) عاملاً رئيسيًا في التصاق الطلاء المضاد للانعكاس والأداء البصري.
- Ra النموذجي: 3-10 Å للمكونات عالية الدقة.
- الانكسار البيرفيني:
- نظرًا للتركيب البلوري متباين الخواص للياقوت، يمكن أن يؤثر الانكسار الثنائي الخواص على التطبيقات الحساسة للاستقطاب.
- غالبًا ما يتم قطع المكونات عالية الجودة على طول المحور c لتقليل تأثيرات الانكسار الثنائي.
- النقل والامتصاص:
- يختلف انتقال الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء باختلاف السُمك؛ وتحقق النوافذ القياسية انتقالاً يتراوح بين 80 و90% في النطاق المرئي.
- قد يتم تحديد الامتصاص في الأشعة فوق البنفسجية أو الأشعة تحت الحمراء لتطبيقات الليزر لمنع التلف الحراري.
طرق التصنيع
يتم إنتاج المكونات البصرية الياقوتية عادةً عبر طرق نمو البلورات الاصطناعية:
- طريقة كيروبولوس (KY):
- تنتج كرات كبيرة القطر وعالية الجودة ذات إجهاد داخلي منخفض.
- مثالية للنوافذ البصرية التي تتطلب الحد الأدنى من الانكسار والعيوب.
- النمو المُغذّى بالأغشية المحددة الحواف (EFG):
- تنتج قضبان وأنابيب وألواح بأبعاد مضبوطة.
- مناسبة للتطبيقات التي تحتاج إلى أشكال هندسية محددة بدلاً من الأقراص الكبيرة.
بعد عملية النمو، يتم قطع الياقوت بدقة وصقله وصقله للحصول على أسطح ذات درجة بصرية عالية. تُستخدم تقنيات صقل متقدمة، بما في ذلك الصقل الكيميائي الميكانيكي (CMP)، لتحقيق خشونة سطح منخفضة وتسطيح عالٍ.
خيارات التخصيص
يسمح تعدد استخدامات Sapphire بتخصيص واسع النطاق:
- الهندسة:
- الأشكال: النوافذ، والقباب، والعدسات، والقضبان، والأنابيب.
- الانحناء: الأسطح البصرية المحدبة أو المقعرة أو المعقدة.
- شطف الحواف وشطفها من أجل المناولة والتكامل.
- الطلاءات:
- طلاءات مضادة للانعكاس (AR) للتطبيقات المرئية أو فوق البنفسجية أو بالأشعة فوق البنفسجية أو بالأشعة تحت الحمراء.
- طلاءات عالية الانعكاس (HR) للمرايا ومكونات الليزر.
- طلاءات واقية لتقليل التآكل أو التفاعل الكيميائي.
- السُمك والتفاوتات المسموح بها:
- سُمك مخصص لبيئات الليزر عالية الضغط أو عالية الطاقة.
- التفاوتات الضيقة لقياس التداخل أو المحاذاة بالليزر أو القياس الدقيق.
- اتجاه المحور البصري:
- يمكن قطع المكونات على طول المحور c أو المحور a أو المحور m، اعتمادًا على متطلبات الاستقطاب أو الانكسار الثنائي.
- المعالجة الخاصة:
- الحفر أو التصنيع الآلي الدقيق لدمج المستشعر.
- صقل الحواف وشطفها لمنع تركزات الإجهاد.
- التكامل مع مجموعات التثبيت أو الإطارات.
ضمان الجودة والاختبار
تخضع مكونات الياقوت عالية الجودة لاختبارات صارمة:
- قياس التداخل يقيس التسطيح وشكل السطح.
- قياس الطيف الضوئي: يؤكد خصائص الإرسال والامتصاص.
- الفحص المجهري: يكتشف الشوائب أو الخدوش أو العيوب.
- الاختبار الميكانيكي: تقييم صلابة الكسر والصلابة.
- الاختبار البيئي: يضمن الثبات تحت دورات درجات الحرارة والتعرض للمواد الكيميائية والإجهاد الميكانيكي.
تُستخدم معايير ISO 10110 بشكل شائع لتحديد التفاوتات البصرية وجودة السطح، مما يضمن التوافق في مختلف الصناعات.
التطبيقات
تُعد المكونات البصرية المصنوعة من الياقوت الأزرق مهمة في مجموعة كبيرة من المجالات:
- الطيران والفضاء والدفاع: نوافذ للمستشعرات وأنظمة الاستهداف بالليزر والبيئات عالية الضغط.
- الأجهزة الطبية: الأدوات الجراحية والمناظير والأغطية الواقية لأنظمة التصوير.
- الليزر الصناعي: نوافذ ليزر عالية الطاقة، وأنظمة توصيل الشعاع، والبصريات للقطع أو اللحام.
- تصنيع أشباه الموصلات: ألواح وقبب وعدسات شفافة مقاومة للمواد الكيميائية المحفورة ودرجات الحرارة العالية.
- البحث العلمي: العناصر البصرية في التحليل الطيفي وقياس التداخل والمقاييس عالية الدقة.
الخاتمة
تجمع مكونات الياقوت البصري عالية الجودة بين الخصائص الميكانيكية والحرارية والبصرية الاستثنائية، مما يجعلها لا غنى عنها في التكنولوجيا الحديثة. من خلال فهم خواص المواد وطرق التصنيع والمواصفات والتفاوتات وخيارات التخصيص المتاحة، يمكن للمهندسين اختيار أو تصميم مكونات الياقوت التي تلبي متطلبات الأداء الدقيقة. يستمر التقدم في نمو البلورات والتلميع الدقيق وتقنيات الطلاء في توسيع نطاق التطبيقات المحتملة لبصريات الياقوت، مما يعزز من مكانته كمادة بصرية رائدة في أكثر التطبيقات العلمية والصناعية والعسكرية تطلبًا.
