1. Einleitung
In der modernen Halbleiterfertigung spielt die Wafergröße eine entscheidende Rolle bei der Bestimmung der Produktionseffizienz, der Leistungsfähigkeit der Geräte und der Gesamtkostenstruktur. Zu den am häufigsten verwendeten Waferformaten gehören 200 mm (8 Zoll) und 300mm (12-Zoll) Waffeln repräsentieren zwei große Generationen der Herstellungstechnologie.
Während 200-mm-Wafer für ältere und spezialisierte Anwendungen weiterhin unverzichtbar sind, dominieren 300-mm-Wafer aufgrund ihrer überlegenen Skalierbarkeit und wirtschaftlichen Vorteile die moderne Halbleiterproduktion.

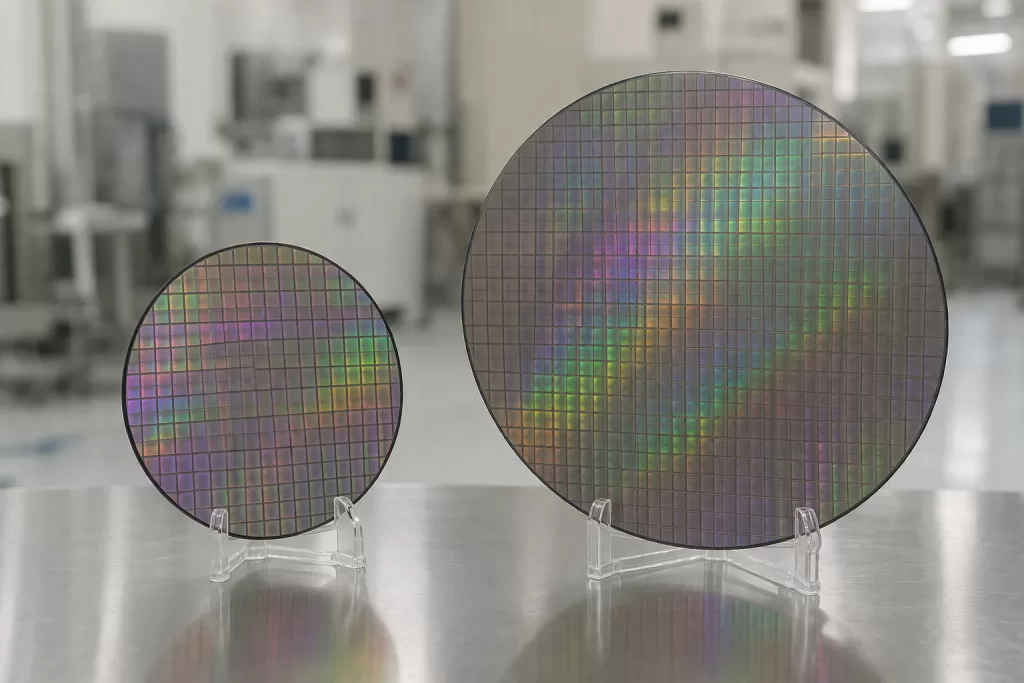

Dieser Artikel bietet einen umfassenden Vergleich von 300-mm- und 200-mm-Wafern, wobei der Schwerpunkt auf den physikalischen Eigenschaften, den Auswirkungen auf die Fertigung und den praktischen Anwendungsfällen liegt.
2. Grundlegende Definitionen und Dimensionen
Halbleiterwafer sind dünne Scheiben aus kristallinem Material - in der Regel Silizium oder Siliziumkarbid -, die als Substrate für die Herstellung von Geräten verwendet werden.
Standard Wafer Abmessungen
| Parameter | 200mm Wafer (8-Zoll) | 300mm Wafer (12-Zoll) |
|---|---|---|
| Durchmesser | 200 mm | 300 mm |
| Radius | 100 mm | 150 mm |
| Fläche | ~31.400 mm² | ~70.700 mm² |
| Typische Dicke | ~725 µm | ~775 µm |
| Kanten-Typ | Kerbe / Flach | Nur Kerbe |
Ein 300-mm-Wafer hat eine 2,25-mal größere Oberfläche als ein 200-mm-Wafer, wodurch sich die Anzahl der Chips, die pro Wafer hergestellt werden können, erheblich erhöht.
3. Mathematische Beziehung der Waferfläche
A=πr2A = \pi r^2A=πr2
Die Waferfläche wird nach der Standardformel für die Kreisfläche berechnet. Da der Radius von 100 mm (200-mm-Wafer) auf 150 mm (300-mm-Wafer) ansteigt, nimmt die nutzbare Gesamtfläche nichtlinear zu.
Diese geometrische Skalierung ist die Grundlage für den wirtschaftlichen Vorteil größerer Wafer.
4. Hauptunterschiede zwischen 300mm- und 200mm-Wafern
4.1 Produktionseffizienz
- 300-mm-Wafer ermöglichen eine deutlich höhere Chipleistung pro Fertigungszyklus
- Geringere Kosten pro Würfel aufgrund von Skaleneffekten
- Effizientere Nutzung der teuren Lithografie- und Abscheidungsanlagen
Im Gegensatz dazu:
- 200-mm-Wafer produzieren weniger Chips pro Charge
- Höhere Kosten pro Chip bei Großserienproduktion
4.2 Ausrüstung und Infrastruktur
Die Herstellung von 300-mm-Wafern erfordert:
- Vollautomatische Abfertigungssysteme (FOUP-basiert)
- Fortschrittliche Lithographie-Werkzeuge, die mit größeren Substraten kompatibel sind
- Höhere Kapitalinvestitionen
200-mm-Wafer-Fabriken:
- Häufig halbautomatisch oder manuell unterstützt
- Niedrigere Ausrüstungskosten
- In ausgereiften Fabriken weithin verfügbar
4.3 Kompatibilität der Technologieknoten
| Wafer Größe | Typische Technologieknoten |
|---|---|
| 200mm | 90nm - 350nm (ausgereifte Knotenpunkte) |
| 300mm | 5nm - 65nm (fortgeschrittene Knotenpunkte) |
- 300-mm-Wafer werden für modernste Logik-, Speicher- und Hochleistungscomputer verwendet
- 200-mm-Wafer dominieren in den Bereichen Analogtechnik, Leistungsbauelemente, MEMS und Sensoren
4.4 Ausbeute und Defektdichte
- Größere Wafer bringen Herausforderungen in Bezug auf Gleichmäßigkeit und Defektkontrolle mit sich
- Moderne Fabriken haben jedoch 300-mm-Prozesse optimiert, um hohe Erträge zu erzielen.
200-mm-Wafer:
- Stabilere und ausgereiftere Prozesse
- Geringeres Risiko bei Kleinserien oder spezialisierter Produktion
4.5 Kostenstruktur
Obwohl 300-mm-Fabriken höhere Anfangsinvestitionen erfordern:
- Niedrigere Kosten pro Chip in der Großserienproduktion
- Besserer langfristiger ROI für die Großserienfertigung
200-mm-Fabriken:
- Niedrigere Einstiegskosten
- Ideal für kleine bis mittlere Produktionsmengen
5. Unterschiede in der Anwendung
5.1 300-mm-Wafer-Anwendungen
300-mm-Wafer werden in vielen Bereichen eingesetzt:
- Fortschrittliche CPUs und GPUs
- DRAM und NAND-Speicher
- KI-Chips und Hochleistungsprozessoren
- Fortschrittliche CMOS-Technologien
Diese Anwendungen erfordern:
- Hohe Integrationsdichte
- Fortgeschrittene Lithographie (EUV)
- Produktion in großem Maßstab
5.2 200-mm-Wafer-Anwendungen
200-mm-Wafer sind nach wie vor von großer Bedeutung in:
- Leistungselektronik (IGBT, MOSFET)
- MEMS-Geräte (Sensoren, Aktoren)
- Analoge ICs
- Kfz-Elektronik
- RF-Geräte
Diese Sektoren sind vorrangig:
- Verlässlichkeit
- Kosteneffizienz
- Langer Produktlebenszyklus
6. Branchentrends und Übergang
Die Halbleiterindustrie ist weitgehend auf 300-mm-Wafer für fortgeschrittene Knotenpunkte umgestiegen. Die Nachfrage nach 200-mm-Wafern ist jedoch nach wie vor hoch, weil:
- Wachstum in der Automobilelektronik
- IoT-Erweiterung
- Leistungshalbleiteranwendungen
Interessanterweise haben Kapazitätsengpässe in 200-mm-Fabriken dazu geführt, dass Erneute Investitionen in alte Produktionslinien, und unterstreicht damit ihre anhaltende Bedeutung.
7. Jenseits von Silizium: SiC und zukünftige Wafer-Skalierung
Während Silizium sowohl bei 200-mm- als auch bei 300-mm-Wafern dominiert, Siliziumkarbid (SiC) entwickelt sich rasch weiter:
- Derzeit gängige SiC-Wafer: 150mm (6-Zoll)
- Aufkommender Trend: 200-mm-SiC-Wafer
- Zukünftige Möglichkeit: 300-mm-SiC-Wafer (noch in Entwicklung)
Der Übergang zu größeren SiC-Wafern wird die Effizienz bei der Herstellung von Leistungselektronik weiter steigern.
8. Schlussfolgerung
Die Wahl zwischen 300-mm- und 200-mm-Wafern hängt von der jeweiligen Anwendung, dem Produktionsumfang und den technologischen Anforderungen ab:
- 300-mm-Wafer sind ideal für die hochvolumige, moderne Halbleiterfertigung
- 200-mm-Wafer für ausgereifte Technologien und spezialisierte Anwendungen unverzichtbar bleiben
Diese beiden Wafergrößen ersetzen sich nicht gegenseitig, sondern koexistieren im Halbleiter-Ökosystem, wobei sie jeweils unterschiedliche und wichtige Funktionen erfüllen.
