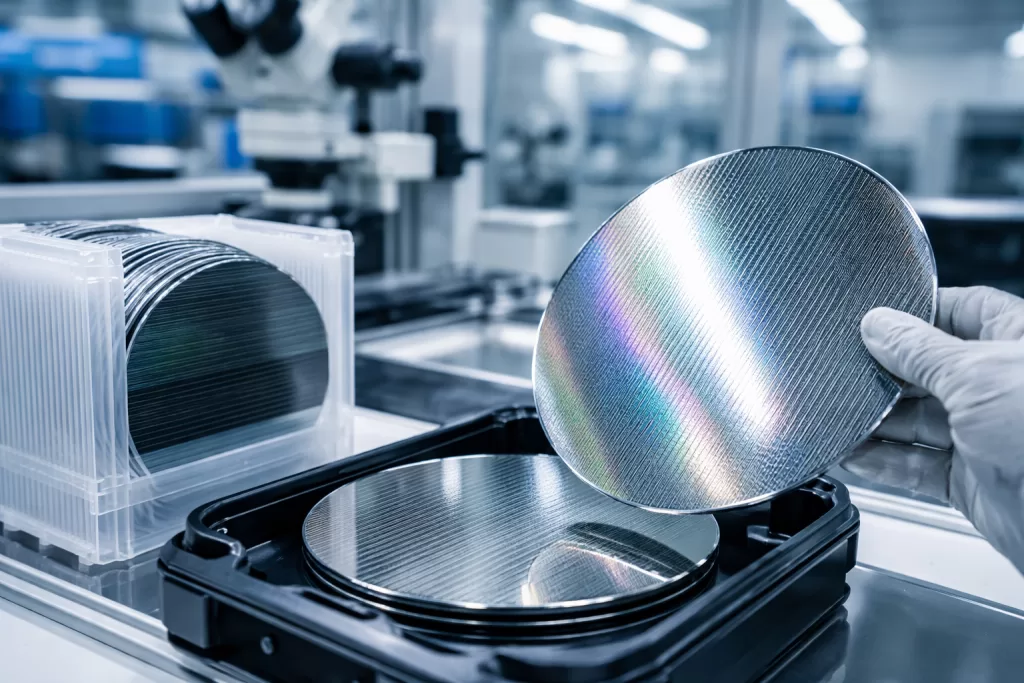

Las obleas de SiC se han convertido en un material fundamental en la electrónica de potencia moderna y los dispositivos de alta frecuencia, impulsados por sus superiores propiedades físicas y eléctricas. En comparación con el silicio convencional, el SiC presenta una amplia banda prohibida (~3,26 eV para el 4H-SiC), una elevada conductividad térmica y un fuerte campo eléctrico crítico, lo que permite que los dispositivos funcionen eficientemente en condiciones de alta tensión, alta temperatura y alta frecuencia. Estas ventajas han acelerado la adopción del SiC en vehículos eléctricos, sistemas de energías renovables, accionamientos industriales y tecnologías avanzadas de conversión de potencia.
Dado que los requisitos de las aplicaciones son cada vez más especializados, las especificaciones estándar de las obleas resultan a menudo insuficientes. En la práctica, las prestaciones, el rendimiento y la fiabilidad a largo plazo de los dispositivos están estrechamente ligados a los parámetros del sustrato. De ahí la creciente importancia de soluciones personalizadas para obleas de SiC, donde el tamaño de la oblea, el grosor, la orientación del cristal, la calidad de la superficie y las características de dopaje se diseñan con precisión para satisfacer las necesidades específicas de cada aplicación.
1. Tamaño de la oblea: Escalado por rendimiento y coste
1.1 Evolución hacia diámetros mayores
La transición a obleas de mayor diámetro es una de las tendencias más significativas en el desarrollo de sustratos de SiC. Los primeros dispositivos de SiC se fabricaban principalmente en obleas de 2 y 4 pulgadas debido a las limitaciones de la tecnología de crecimiento del cristal. En la última década, las obleas de 6 pulgadas (150 mm) se han convertido en el estándar de la industria, ofreciendo un equilibrio entre facilidad de fabricación y rentabilidad.
Más recientemente, las obleas de 8 pulgadas (200 mm) han entrado en producción, impulsadas por la necesidad de mejorar el rendimiento y reducir el coste por dispositivo. A la vanguardia, Las obleas de SiC de 12 pulgadas (300 mm) han comenzado a fabricarse en serie en las primeras fases., marcando un hito importante para la industria. Sin embargo, alcanzar este tamaño plantea importantes retos técnicos:
- Mantenimiento de una baja densidad de defectos en un mayor volumen de cristal
- Control del arco de la oblea y de la tensión residual
- Garantizar propiedades eléctricas y estructurales uniformes
Como resultado, aunque las obleas de 12 pulgadas representan una dirección prometedora, todavía se requiere una mayor optimización en el rendimiento, la uniformidad y el control de costes para su adopción industrial generalizada.
1.2 Espesor y especificaciones mecánicas
El grosor de las obleas es otro parámetro clave que suele personalizarse. El grosor estándar de las obleas de SiC suele oscilar entre 350 µm y 500 µm, pero a menudo se introducen variaciones en función del diseño del dispositivo y los requisitos de procesamiento.
- Obleas más finas mejoran la disipación térmica y son beneficiosas para los módulos de alta densidad de potencia.
- Barquillos más gruesos ofrecen una mayor resistencia mecánica durante el procesado y la manipulación a altas temperaturas
Además, la geometría de los bordes (como el ángulo de bisel y el redondeo de los bordes) se diseña cuidadosamente para reducir el riesgo de astillado y agrietamiento durante los procesos automatizados de manipulación y corte de obleas.
2. Orientación de los cristales e ingeniería de poliotipos
El SiC existe en múltiples politípos, entre los cuales el 4H-SiC es el más utilizado en electrónica de potencia debido a su movilidad de electrones y características de ruptura superiores. El control de la orientación del cristal es fundamental para lograr un crecimiento epitaxial de alta calidad.
Las obleas de SiC comerciales suelen cortarse con un ángulo fuera del eje (normalmente de 4° hacia una dirección cristalográfica específica), lo que ayuda a suprimir las inclusiones de poliotipos y mejora la uniformidad de la capa epitaxial.
A menudo es necesaria una orientación personalizada para:
- Reducir las luxaciones del plano basal (DBP)
- Mejorar la fiabilidad de los dispositivos, especialmente en las estructuras MOSFET.
- Optimizar las tasas de crecimiento epitaxial y la morfología de la superficie
El control preciso del poliotipo y la orientación se basa en técnicas avanzadas de crecimiento de cristales y en un estricto control del proceso, lo que lo convierte en un elemento diferenciador clave entre los proveedores.
3. Calidad superficial y control de defectos
3.1 Acabado de superficies
El estado de la superficie de una oblea de SiC afecta directamente a los procesos de fabricación posteriores, como la epitaxia, la litografía y la metalización. El pulido químico-mecánico (CMP) suele utilizarse para conseguir superficies ultrasuaves con valores de rugosidad inferiores a 0,5 nm Ra.
Dependiendo de la aplicación, las obleas pueden personalizarse como:
- Pulido por una cara (SSP)
- Doble cara pulida (DSP)
Las especificaciones adicionales pueden incluir límites de rayado/excavación, variación del espesor total (TTV) y niveles de limpieza de la superficie compatibles con las normas de las salas blancas de semiconductores.
3.2 Ingeniería de defectos
A pesar de los importantes avances tecnológicos, las obleas de SiC siguen conteniendo mayores densidades de defectos que las de silicio. Entre los defectos más comunes se encuentran las micropipas, las dislocaciones de tornillo roscado (TSD) y las dislocaciones de plano basal (BPD).
Para aplicaciones de alta fiabilidad -como los módulos de potencia para automóviles- se imponen límites estrictos de densidad de defectos. Los proveedores de obleas avanzadas suelen ofrecer:
- Cartografía de defectos a nivel de oblea
- Clasificación y agrupación por densidad de defectos
- Normas de control específicas para cada aplicación
Estas medidas contribuyen a garantizar que en los dispositivos críticos sólo se utilicen obleas que cumplan estrictos requisitos de calidad.
4. Dopaje: Adaptación del rendimiento eléctrico
El dopaje desempeña un papel fundamental en la determinación de las características eléctricas de las obleas de SiC. Introduciendo impurezas controladas en la red cristalina, los fabricantes pueden ajustar con precisión la conductividad y la resistividad.
4.1 Tipos de dopaje
Los dopantes más utilizados son:
- Nitrógeno (N) para conductividad tipo n
- Aluminio (Al) o Boro (B) para conductividad tipo p
Los sustratos de tipo N se utilizan mucho en dispositivos de potencia como los MOSFET y los diodos Schottky, mientras que los sustratos semiaislantes son los preferidos para aplicaciones de RF y microondas.
4.2 Concentración y uniformidad del dopaje
El control preciso de la concentración de dopaje es esencial para lograr un rendimiento eléctrico constante. Los rangos típicos incluyen:
| Tipo | Concentración (cm-³) | Aplicación |
|---|---|---|
| Tipo n ligeramente dopado | 1×10¹⁵ - 1×10¹⁶ | Sustratos epitaxiales |
| Tipo n muy dopado | 1×10¹⁸ - 1×10¹⁹ | Sustratos conductores |
| Semi-aislante | Alta resistividad (>10⁹ Ω-cm). | Dispositivos de radiofrecuencia |
La uniformidad en toda la oblea es igualmente importante. Las variaciones en el dopaje pueden dar lugar a un comportamiento incoherente del dispositivo, reducir el rendimiento y plantear problemas de fiabilidad.
4.3 Personalización avanzada del dopaje
Para aplicaciones avanzadas, se emplean estrategias de dopaje más sofisticadas, entre ellas:
- Dopaje gradiente para la optimización del campo eléctrico
- Dopaje de compensación para lograr un comportamiento semiaislante
- Ajuste de resistividad específico para cada aplicación
Esta personalización exige un control estricto de las condiciones de crecimiento del cristal y a menudo implica una estrecha colaboración entre los fabricantes de obleas y los ingenieros de dispositivos.
5. Personalización basada en aplicaciones
Los distintos ámbitos de aplicación imponen requisitos diferentes a las obleas de SiC:
- Vehículos eléctricos (VE): Baja densidad de defectos y alta uniformidad para una fiabilidad a largo plazo
- Sistemas de energías renovables: Obleas de mayor tamaño para reducir el coste por vatio
- Dispositivos de radiofrecuencia y microondas: Sustratos semiaislantes con resistividad ultraalta
- Electrónica de potencia industrial: Optimización equilibrada de coste, rendimiento y durabilidad
En la práctica real de la ingeniería, la personalización suele implicar múltiples parámetros en lugar de una única especificación. Por ejemplo, una oblea de calidad automovilística puede requerir simultáneamente un estricto control de defectos, un dopaje optimizado, una orientación específica y estrictas tolerancias de grosor.
Conclusión
Las soluciones personalizadas para obleas de SiC desempeñan un papel fundamental en la adaptación de las propiedades de los materiales a los requisitos cada vez más exigentes de los dispositivos electrónicos modernos. A medida que el sector avanza hacia obleas de mayor tamaño -incluida la producción inicial de sustratos de 12 pulgadas-, la precisión en el control del tamaño, el grosor, la estructura cristalina y el dopaje adquiere una importancia aún mayor.
Desde el punto de vista de la fabricación, conseguir una calidad constante a escala sigue siendo un reto fundamental. Desde el punto de vista de los dispositivos, incluso pequeñas variaciones en los parámetros del sustrato pueden afectar significativamente al rendimiento y la fiabilidad. Por lo tanto, la personalización efectiva no es sólo una necesidad técnica, sino también un factor estratégico en el avance de las tecnologías basadas en SiC.
A medida que la ciencia de los materiales, las técnicas de crecimiento de cristales y la integración de procesos sigan evolucionando, las obleas de SiC personalizadas seguirán siendo fundamentales para el desarrollo de sistemas electrónicos y de potencia de próxima generación.
