Las ventanas ópticas de zafiro (Al₂O₃) se utilizan ampliamente en sistemas láser de alta potencia, en la industria aeroespacial y en entornos industriales difíciles debido a su excelente claridad óptica, dureza mecánica, conductividad térmica y estabilidad química. Sin embargo, aunque el zafiro es intrínsecamente resistente, es esencial determinar el factor de seguridad adecuado. Un diseño demasiado conservador puede aumentar los costes, los plazos de entrega y el desperdicio de material, mientras que un factor de seguridad insuficiente puede suponer un riesgo de fallo en aplicaciones críticas. Este artículo explica cómo definir el factor de seguridad para ventanas de zafiro y optimizar el aprovisionamiento sin exceso de ingeniería.
¿Qué es el factor de seguridad?
El factor de seguridad es esencialmente un margen de seguridad entre la resistencia del material y la tensión máxima que se espera que experimente la ventana durante su funcionamiento. En otras palabras, mide la resistencia del zafiro en comparación con las cargas a las que se enfrentará. Cuanto mayor sea el factor de seguridad, más robusta será la ventana, pero también mayor será su coste y grosor.
En la práctica, el factor de seguridad tiene en cuenta varios factores:
- Variabilidad en la calidad y pureza del material
- Imperfecciones de fabricación como arañazos superficiales o microfisuras
- Condiciones de funcionamiento que pueden superar el uso normal
- Posible uso indebido o impactos accidentales
Es necesario un equilibrio: la ventana debe ser lo bastante resistente para garantizar la seguridad y la longevidad, pero no excesivamente grande.

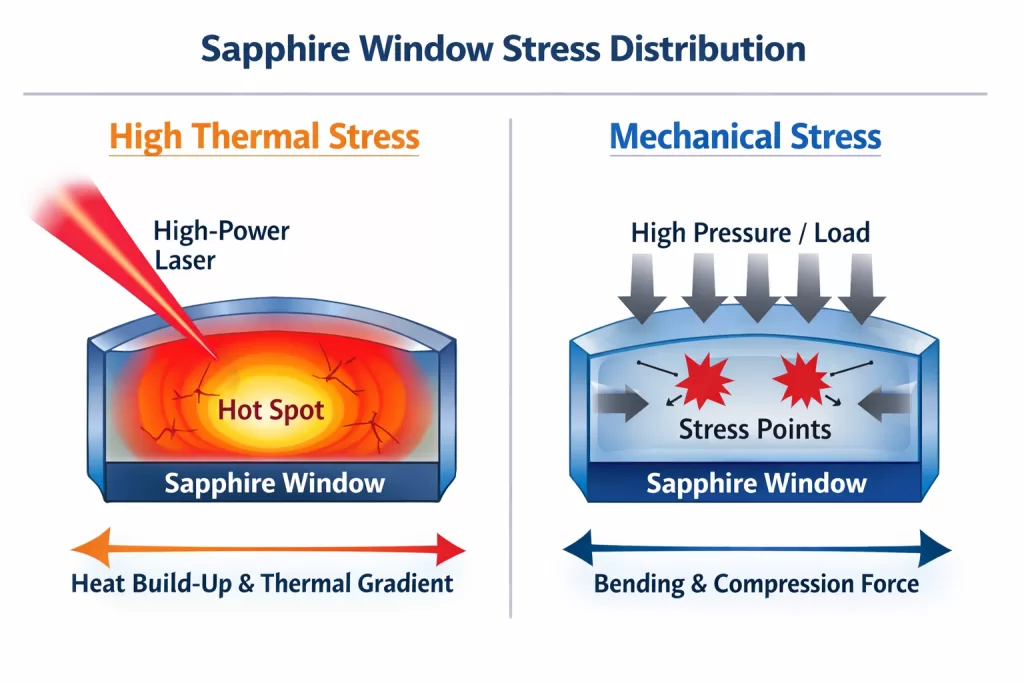

Fuentes de tensión en las ventanas Sapphire
Las ventanas de zafiro están expuestas a múltiples fuentes de tensión durante su vida útil:
- Tensión mecánica
Incluso pequeños impactos, vibraciones o la presión de los accesorios de montaje pueden crear puntos de tensión. El zafiro es mucho más duro que el vidrio o el cuarzo, pero los bordes afilados o los arañazos pueden constituir puntos débiles en los que podrían iniciarse grietas. - Estrés térmico
Los láseres de alta potencia generan un intenso calor localizado en la ventana. Las diferencias de temperatura en la ventana provocan dilataciones y contracciones que producen tensiones internas. La expansión térmica del zafiro es ligeramente diferente a lo largo de sus ejes cristalográficos, pero su elevada conductividad térmica ayuda a distribuir el calor de forma más uniforme y a reducir los picos de tensión. - Cargas de presión y vacío
Las ventanas utilizadas en cámaras de vacío o sistemas presurizados deben resistir la flexión o el arqueamiento provocados por las diferencias de presión. Las ventanas más gruesas aumentan la resistencia, pero pueden reducir el rendimiento óptico o aumentar el coste innecesariamente. - Factores químicos y medioambientales
Aunque el zafiro es químicamente resistente, la exposición repetida a agentes de limpieza, procesos de esterilización o humedad extrema puede producir defectos superficiales menores. Estos defectos, si se combinan con la tensión, podrían propagarse en grietas con el tiempo.
Determinar el factor de seguridad sin fórmulas
En lugar de basarse en ecuaciones, el factor de seguridad puede definirse en términos prácticos y escalonados:
- Identificar la tensión operativa máxima
Calcule las condiciones más severas a las que se enfrentará la ventana. Tenga en cuenta las cargas mecánicas, los gradientes térmicos, las diferencias de presión y la exposición ambiental. Utilice escenarios operativos realistas en lugar de casos teóricos extremos. - Comprender la resistencia de los materiales
Utilice la resistencia a la fractura o a la flexión conocida del zafiro a partir de muestras pulidas de alta calidad. Los datos de los proveedores o la bibliografía del sector pueden orientar estos valores. Considere reducir ligeramente la resistencia nominal para tener en cuenta defectos o limitaciones de montaje. - Calcular el margen de seguridad
El factor de seguridad es, pues, conceptualmente la relación entre la resistencia del material y el esfuerzo máximo previsto. Por ejemplo, si la ventana puede soportar una tensión tres veces superior a la tensión operativa prevista, el factor de seguridad es tres. Los valores típicos oscilan entre 2 y 5 para la mayoría de las aplicaciones industriales, mientras que las aplicaciones críticas, como los láseres de alta potencia o la óptica aeroespacial, pueden requerir márgenes más elevados.
Evitar el exceso de ingeniería
Unos coeficientes de seguridad demasiado elevados dan lugar a ventanas más gruesas, pesadas y caras. Para optimizar el aprovisionamiento:
- Utilice una evaluación precisa del estrés: Utilice simulaciones térmicas o modelos mecánicos para identificar los verdaderos puntos de tensión en lugar de suponer cargas extremas en todas partes.
- Seleccione un zafiro de alta calidad: El zafiro pulido sin defectos maximiza la resistencia y permite reducir los factores de seguridad sin comprometer la fiabilidad.
- Optimizar el diseño de montaje: Sujete la ventana de forma que se reduzcan las tensiones en los bordes y se permita la dilatación térmica. Un mal montaje puede provocar una concentración de tensiones y un falso riesgo de fallo.
- Aprovechar los datos de fiabilidad: Utilizar datos estadísticos sobre la resistencia del zafiro para diseñar factores de seguridad basados en probabilidades realistas de fallo en lugar de márgenes elevados arbitrarios.
Recomendaciones prácticas para la contratación pública
- Especifique el factor de seguridad de forma transparente
Defina claramente el factor de seguridad objetivo y los supuestos en los documentos de contratación. Así se evita que los proveedores propongan ventanas innecesariamente gruesas o sobredimensionadas. - Grosor de la balanza y rendimiento óptico
Las ventanas más gruesas aumentan la resistencia, pero pueden reducir la transmisión, añadir peso o aumentar los costes. Un factor de seguridad bien calculado garantiza que las ventanas sean resistentes pero eficientes. - Siga las especificaciones estándar
Consulte las normas del sector en cuanto a calidad superficial, defectos admisibles y tolerancias ópticas. Normas como ASTM C158 e ISO 10110 proporcionan referencias fiables.
Conclusión
Definir el factor de seguridad de una ventana de zafiro es un paso crítico en la ingeniería y la adquisición. Un factor de seguridad determinado científicamente garantiza la fiabilidad operativa sin incurrir en costes o complejidades innecesarios. Comprendiendo las fuentes de tensión, utilizando zafiro de alta calidad, optimizando el diseño de montaje y basando los cálculos en condiciones operativas realistas, los ingenieros pueden lograr un equilibrio entre seguridad y eficacia. Las ventanas de zafiro correctamente especificadas ofrecen un rendimiento a largo plazo en aplicaciones exigentes, desde la cirugía láser de alta potencia hasta la óptica aeroespacial, al tiempo que evitan las trampas del exceso de ingeniería.
