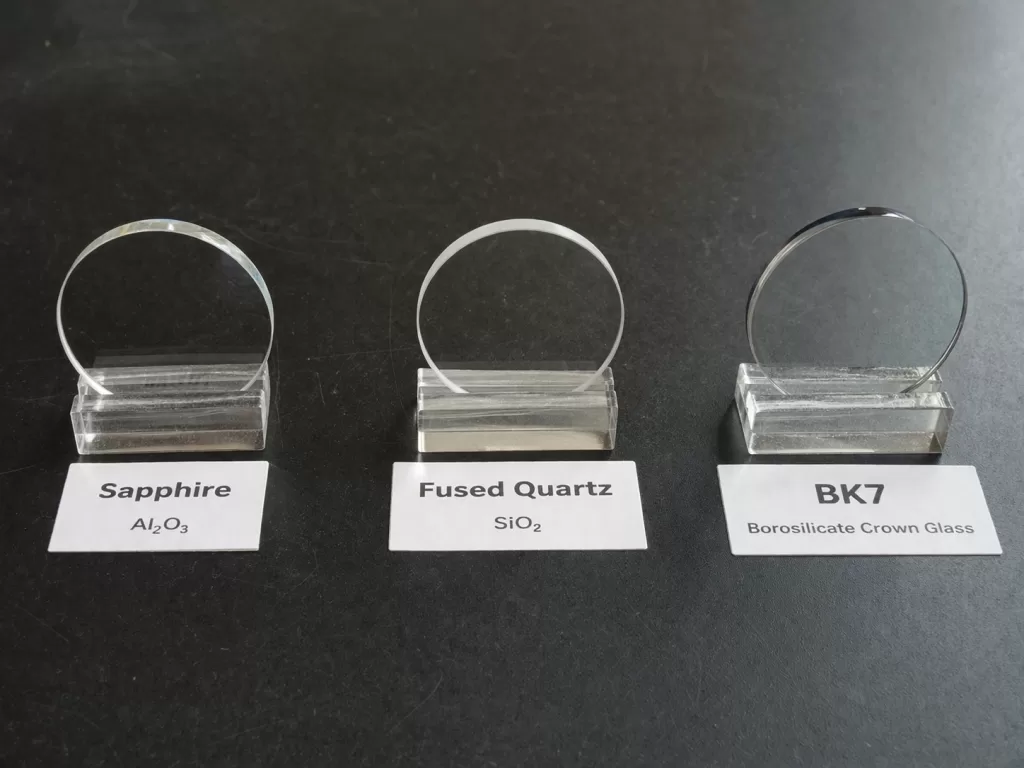

Las ventanas ópticas son componentes esenciales en una amplia gama de sistemas fotónicos e industriales, ya que sirven como barreras protectoras al tiempo que mantienen una alta transmisión óptica. La selección de un material adecuado para las ventanas ópticas es fundamental para el rendimiento del sistema, sobre todo en entornos exigentes de alta temperatura, presión o radiación. Entre los materiales más utilizados están el zafiro (Al₂O₃ monocristalino), el cuarzo fundido (SiO₂) y el vidrio óptico BK7. Cada material presenta propiedades físicas, térmicas y ópticas distintas que lo hacen adecuado para aplicaciones específicas. Este artículo ofrece una comparación exhaustiva del zafiro, el cuarzo y el BK7, centrándose en sus características materiales, consideraciones de fabricación e idoneidad de aplicación.
1. Introducción
Ventanas ópticas son elementos transparentes diseñados para permitir la transmisión de la luz sin alterar significativamente sus propiedades. Se utilizan mucho en sistemas láser, dispositivos de imagen, equipos semiconductores, instrumentación aeroespacial e investigación científica.
El rendimiento de una ventana óptica depende en gran medida del material utilizado. Los materiales ideales deben presentar:
- Alta transmisión óptica en toda la gama de longitudes de onda deseadas
- Durabilidad mecánica
- Estabilidad térmica
- Resistencia química
- Baja distorsión óptica
El zafiro, el cuarzo y el BK7 representan tres grandes categorías de materiales ópticos: cristalino, amorfo y vidrio óptico, respectivamente. Comprender sus diferencias es crucial para ingenieros y diseñadores a la hora de seleccionar materiales para condiciones operativas específicas.
2. Resumen de materiales
2.1 Zafiro (Al₂O₃)
El zafiro es una forma monocristalina de óxido de aluminio conocida por su excepcional dureza y durabilidad. Solo es superado por el diamante en la escala de dureza de Mohs (Mohs 9) y presenta una excelente resistencia al desgaste mecánico y a la corrosión química.
Su amplio rango de transmisión óptica abarca desde el ultravioleta (~150 nm) hasta el infrarrojo medio (~5,5 μm), lo que la hace idónea para aplicaciones multiespectrales.
2.2 Cuarzo fundido (SiO₂)
El cuarzo fundido, también conocido como sílice fundida, es una forma amorfa de dióxido de silicio de gran pureza. Se utiliza mucho en sistemas ópticos por su excelente transparencia en las regiones ultravioleta y visible.
El cuarzo ofrece baja dilatación térmica, alta resistencia al choque térmico y buena estabilidad química. Sin embargo, su resistencia mecánica y dureza son significativamente inferiores a las del zafiro.
2.3 Vidrio óptico BK7
El BK7 es un vidrio corona de borosilicato muy utilizado en componentes ópticos estándar, como lentes y ventanas. Ofrece buena claridad óptica, uniformidad y rentabilidad.
El BK7 se utiliza normalmente en aplicaciones visibles e infrarrojas cercanas, pero tiene un rendimiento limitado en entornos extremos debido a su dureza y resistencia térmica relativamente bajas.
3. Comparación de propiedades ópticas
Las características de transmisión óptica de un material determinan su idoneidad para determinadas gamas de longitudes de onda.
| Propiedad | Zafiro | Cuarzo | BK7 |
|---|---|---|---|
| Transmisión UV | Excelente | Excelente | Moderado |
| Transmisión visible | Excelente | Excelente | Excelente |
| Transmisión por infrarrojos | Excelente (hasta ~5,5 μm) | Limitado (~3,5 μm) | Pobre |
| Índice de refracción (visible) | ~1.76 | ~1.46 | ~1.52 |
El zafiro destaca por su amplia gama de transmisión, sobre todo en la región infrarroja. El cuarzo rinde bien en las longitudes de onda ultravioleta y visible, mientras que el BK7 está optimizado para la óptica visible.
4. 4. Propiedades mecánicas
La resistencia mecánica es fundamental en entornos de alta presión, abrasión o impacto de partículas.
| Propiedad | Zafiro | Cuarzo | BK7 |
|---|---|---|---|
| Dureza (Mohs) | 9 | ~7 | ~6 |
| Resistencia a la compresión | Muy alta | Moderado | Bajo |
| Resistencia a los arañazos | Excelente | Moderado | Bajo |
La dureza y resistencia superiores del zafiro lo hacen ideal para entornos difíciles, como los sistemas aeroespaciales y de defensa. El cuarzo ofrece una durabilidad moderada, mientras que el BK7 es más adecuado para entornos controlados.
5. 5. Propiedades térmicas
La estabilidad térmica es esencial en entornos con altas temperaturas o cambios térmicos rápidos.
| Propiedad | Zafiro | Cuarzo | BK7 |
|---|---|---|---|
| Temperatura máxima de funcionamiento | Muy alta (>1500°C) | Alta (~1100°C) | Moderado (~500°C) |
| Expansión térmica | Bajo | Muy bajo | Moderado |
| Resistencia al choque térmico | Bien | Excelente | Moderado |
El cuarzo presenta una excelente resistencia al choque térmico debido a su coeficiente de dilatación térmica extremadamente bajo. El zafiro, aunque es ligeramente menos resistente al choque térmico, puede soportar temperaturas significativamente más altas.
6. Resistencia química y medioambiental
En entornos químicamente agresivos, la estabilidad del material es crucial.
- Zafiro: Alta resistencia a los ácidos, álcalis y erosión
- Cuarzo: Buena resistencia pero puede verse afectado por el ácido fluorhídrico
- BK7: Resistencia química limitada, más propenso a la corrosión
El zafiro es la opción preferida para entornos químicamente agresivos.
7. Consideraciones sobre la fabricación
7.1 Zafiro
La fabricación de ventanas ópticas de zafiro implica el crecimiento del cristal (por ejemplo, método KY), seguido de un mecanizado de precisión, esmerilado y pulido. El proceso es complejo y costoso debido a la dureza del material.
7,2 Cuarzo
El cuarzo es más fácil de procesar que el zafiro. Puede moldearse y pulirse con técnicas convencionales, lo que lo hace más rentable para muchas aplicaciones.
7,3 BK7
El BK7 es el material más fácil y económico de fabricar. Puede fabricarse en serie con gran uniformidad, lo que lo hace ideal para componentes ópticos estándar.
8. Escenarios de aplicación
8.1 Aplicaciones del zafiro
- Cúpulas ópticas aeroespaciales y de defensa
- Sensores y detectores infrarrojos
- Ventanas de alta presión y alta temperatura
- Sistemas láser en entornos difíciles
8.2 Aplicaciones del cuarzo
- Sistemas ópticos UV
- Equipos de procesamiento de semiconductores
- Instrumentos de laboratorio y científicos
- Óptica láser (potencia baja a moderada)
8.3 Aplicaciones de BK7
- Lentes y ventanas estándar
- Sistemas de imágenes
- Dispositivos ópticos de consumo
- Conjuntos ópticos de bajo coste
9. Compromiso entre coste y rendimiento
La selección de materiales suele implicar un equilibrio entre rendimiento y coste:
- Zafiro: Máximo rendimiento, máximo coste
- Cuarzo: Rendimiento moderado, coste moderado
- BK7: Menor rendimiento, menor coste
Para aplicaciones de gama alta en las que la fiabilidad y la durabilidad son fundamentales, el zafiro justifica su mayor coste. El cuarzo ofrece una solución equilibrada, mientras que el BK7 es adecuado para aplicaciones sensibles a los costes.
10. Conclusión
La selección de los materiales de las ventanas ópticas depende de los requisitos específicos de la aplicación. El zafiro, el cuarzo y el BK7 ofrecen ventajas únicas:
- El zafiro destaca en entornos extremos que requieren alta resistencia y amplia transmisión espectral
- El cuarzo proporciona un excelente rendimiento UV y estabilidad térmica
- BK7 ofrece una solución rentable para aplicaciones ópticas estándar
Comprender estas diferencias permite a ingenieros y diseñadores tomar decisiones con conocimiento de causa, optimizando tanto el rendimiento como el coste en el diseño de sistemas ópticos.
