Mit der rasanten Zunahme von Arbeitslasten im Bereich der künstlichen Intelligenz stehen sowohl Rechenzentren als auch fortschrittliche Halbleitergeräte vor noch nie dagewesenen Herausforderungen in Bezug auf Stromverbrauch und Wärmemanagement. Führende Plattformen von Unternehmen wie Intel und NVIDIA treiben die Systemleistung in neue Dimensionen. Server-Racks bewegen sich von einigen zehn Kilowatt auf über 100 kW, während fortschrittliche Prozessknoten wie Intel 18A die Chipleistung in Richtung Kilowatt treiben.
Unter diesen Bedingungen stoßen herkömmliche Technologien auf Siliziumbasis (Si) an ihre physikalischen und technischen Grenzen. Siliziumkarbid (SiC), als Material mit breiter Bandlücke entwickelt sich zu einer Lösung auf Systemebene, die gleichzeitig Energieeffizienz, thermische Leistung und Hochspannungsbetrieb ermöglicht. Es ist nicht mehr nur ein Material für Leistungsgeräte, sondern eine grundlegende Technologie für die Ära der KI-Infrastruktur.
SiC in AI-Server-Leistungssystemen
Herkömmliche Stromversorgungsgeräte auf Siliziumbasis, darunter MOSFETs und IGBTs, können die Anforderungen von leistungsstarken KI-Servern nur schwer erfüllen. Ihr Wirkungsgrad liegt in der Regel bei 94 %, was bedeutet, dass ein 100-kW-System etwa 6 kW Wärme ableiten kann. Dies stellt eine große Herausforderung für die Kühlung dar und verringert die Gesamteffizienz des Systems.

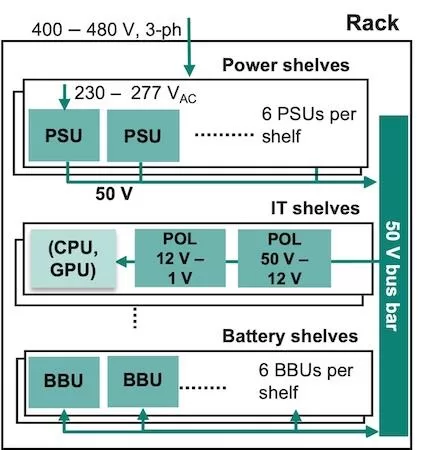

Darüber hinaus haben siliziumbasierte Systeme eine begrenzte Leistungsdichte, die in der Regel unter 40 W pro Kubikzoll liegt, wodurch wertvoller Platz im Rack verbraucht wird, der sonst für Rechenhardware verwendet werden könnte. Ihre Spannungsfestigkeit ist auch für moderne Architekturen unzureichend, die sich in Richtung 400-V- und 800-V-Gleichstromverteilung bewegen.
SiC-Bauelemente verändern diese Landschaft grundlegend. SiC-MOSFETs ermöglichen Leistungsumwandlungswirkungsgrade von mehr als 98 bis 99 Prozent auf Systemebene und reduzieren die Verluste in einem 100-kW-System auf weniger als 2 kW. Ihre Fähigkeit, mit höheren Schaltfrequenzen, oft über 100 kHz, zu arbeiten, ermöglicht kleinere passive Komponenten wie Induktoren und Transformatoren, was die Leistungsdichte auf über 100 W pro Kubikzoll deutlich erhöht.
Noch wichtiger ist, dass SiC fortschrittliche Leistungstopologien wie die Totem-Pol-Leistungsfaktorkorrektur (PFC) und Dreistufenwandler unterstützt. Diese Topologien sind für das Erreichen eines extrem hohen Wirkungsgrads unerlässlich und lassen sich mit Silizium-Bauelementen nur schwer effektiv umsetzen. SiC ermöglicht auch die Kompatibilität mit Hochspannungs-Gleichstrom-Architekturen und Solid-State-Transformatoren, von denen erwartet wird, dass sie die Energieverteilung in Rechenzentren neu definieren, indem sie die Umwandlungsstufen reduzieren und die Gesamteffizienz verbessern.
SiC im modernen Chip Packaging
Da KI-Chips immer leistungsfähiger werden, müssen Gehäusetechnologien deutlich höhere Wärmelasten und Signaldichten bewältigen. Fortgeschrittene Packaging-Ansätze wie 2,5D-Integration und CoWoS werden häufig für die Integration von GPUs mit High-Bandwidth-Memory (HBM) verwendet, bringen aber neue Herausforderungen für das Material mit sich.
Herkömmlichen Materialien sind klare Grenzen gesetzt. Silizium hat eine Wärmeleitfähigkeit von etwa 150 W pro Meter-Kelvin, was für Szenarien mit hohem Wärmestrom unzureichend ist. Organische Substrate verziehen sich oft und sind bei hohen Frequenzen elektrisch schlecht isoliert. Glasmaterialien bieten zwar einige Vorteile, verfügen aber nicht über die für große Interposer mit hoher Dichte erforderliche mechanische Festigkeit.
Siliziumkarbid bietet eine überlegene Alternative. Seine Wärmeleitfähigkeit liegt zwischen 400 und 500 W pro Meterkelvin und ist damit etwa dreimal so hoch wie die von Silizium. Diese erhebliche Verringerung des Wärmewiderstands senkt die Temperatur der Chip-Sperrschicht um 20 bis 30 Grad Celsius, was die Zuverlässigkeit der Geräte direkt erhöht und die Gesamtkosten für die Kühlung in Hochleistungssystemen senkt.
Elektrisch gesehen weist halbisolierendes SiC einen extrem hohen spezifischen Widerstand auf, der in der Größenordnung von 10^8 Ohm-Zentimetern liegt. Diese Eigenschaft unterdrückt effektiv parasitäre Kapazitäten und das Übersprechen von Signalen, wodurch es sich hervorragend für Hochgeschwindigkeits-Verbindungsumgebungen wie die Integration von GPUs und HBMs eignet.
Aus mechanischer Sicht hat SiC einen Wärmeausdehnungskoeffizienten, der dem von Silizium nahe kommt, nämlich etwa 4,3 Teile pro Million pro Grad Celsius. Diese Kompatibilität minimiert die thermomechanischen Spannungen und den Verzug in großflächigen Interposern und verbessert so die Fertigungsausbeute und die langfristige strukturelle Zuverlässigkeit.
Zu den wichtigsten Anwendungen von SiC in der modernen Verpackungstechnik gehört die Verwendung als thermisches Grenzflächenmaterial (TIM2) zwischen Chips und Kühlkörpern sowie als vielversprechender Kandidat für den Ersatz herkömmlicher Silizium-Interposer in modernen 2,5D- und 3D-Verpackungsarchitekturen.
Synergie auf Systemebene: Integration von Leistung und Verpackung
Der wahre Wert von SiC liegt in seiner Fähigkeit, eine Co-Optimierung auf Systemebene zu ermöglichen, und nicht in isolierten Leistungsverbesserungen.
Auf der Stromversorgungsseite ermöglicht SiC eine ultrahohe Umwandlungseffizienz und unterstützt Hochspannungs-Gleichstrom-Architekturen, wodurch Energieverluste erheblich reduziert und die Stromversorgungsinfrastruktur in Rechenzentren vereinfacht werden. Auf der Gehäuseseite ermöglichen die überlegene Wärmeleitfähigkeit und die elektrischen Isolationseigenschaften den Betrieb von Chips mit höherer Leistungsdichte, ohne dass es zu thermischer Drosselung oder Beeinträchtigung der Signalintegrität kommt.
Dieser doppelte Vorteil schafft ein eng gekoppeltes System, in dem sich die Effizienz der Stromversorgung und die Leistung des Wärmemanagements gegenseitig verstärken. Infolgedessen können KI-Systeme eine höhere Rechendichte erreichen und gleichzeitig einen stabilen Betrieb und niedrigere Gesamtbetriebskosten gewährleisten.
Zukünftiger Ausblick
Es wird erwartet, dass die Rolle von SiC in Zukunft auf mehreren Ebenen des Halbleiter- und Rechenzentrums-Ökosystems zunehmen wird.
Erstens werden sich die Stromversorgungsarchitekturen von Rechenzentren wahrscheinlich in Richtung 800-V-Hochspannungs-Gleichstromverteilung entwickeln, bei der SiC-Bauelemente aufgrund ihrer hohen Durchbruchspannung und ihrer Effizienzvorteile eine zentrale Rolle spielen werden.
Zweitens werden fortschrittliche Verpackungstechnologien zunehmend von neuen Materialsystemen abhängen, um thermische und elektrische Engpässe zu überwinden. SiC ist gut positioniert, um ein wichtiges strukturelles und funktionales Material für die nächste Generation von Interposern und thermischen Lösungen zu werden.
Drittens wird die Integration von Leistungselektronik und Halbleitergehäuse enger miteinander verknüpft werden. Anstatt als getrennte Bereiche behandelt zu werden, werden sich Leistungsversorgung und thermisches Design auf Chipebene zu einer einheitlichen technischen Disziplin entwickeln, wobei SiC als gemeinsame Plattform dient.
Angetrieben von führenden Unternehmen wie Intel und NVIDIA wird die Nachfrage nach hochleistungsfähiger, energieeffizienter Computerinfrastruktur weiter steigen, was den Einsatz von SiC in der gesamten Branche weiter beschleunigt.
Schlussfolgerung
Siliziumkarbid hat sich als entscheidendes Material für die KI-Ära herausgestellt, da es gleichzeitig zwei grundlegende Herausforderungen bewältigt: effiziente Energieversorgung und effektives Wärmemanagement.
In Stromversorgungssystemen für Server verbessert SiC die Effizienz, die Leistungsdichte und die Skalierbarkeit der Spannung drastisch. In fortschrittlichen Chipgehäusen löst es die Beschränkungen bei der Wärmeableitung und verbessert die mechanische und elektrische Zuverlässigkeit.
Da die KI-Workloads weiter zunehmen, entwickelt sich SiC von einem spezialisierten Material zu einer grundlegenden Technologie, die die nächste Generation von Computersystemen untermauert.
