1. บทนำ: จากข้อจำกัดของซิลิคอนสู่การค้นพบช่องว่างพลังงานกว้าง
ในขณะที่อุตสาหกรรมทั่วโลกกำลังเร่งสู่การไฟฟ้าและการดิจิทัล เซมิคอนดักเตอร์ที่ใช้ซิลิคอน (Si) แบบดั้งเดิมกำลังเข้าใกล้ขีดจำกัดทางกายภาพและประสิทธิภาพ การใช้งานเช่นยานยนต์ไฟฟ้า ระบบพลังงานหมุนเวียน และการสื่อสาร 5G ต้องการอุปกรณ์ที่สามารถทำงานภายใต้แรงดันไฟฟ้าที่สูงขึ้น อุณหภูมิที่สูงขึ้น และความถี่ที่สูงขึ้น.
ในบริบทนี้ ซิลิคอนคาร์ไบด์ (SiC) ซึ่งเป็นสารกึ่งตัวนำที่มีช่องว่างพลังงานกว้างที่เป็นตัวแทน ได้กลายเป็นวัสดุที่สำคัญ ในบรรดาเทคโนโลยีที่เกี่ยวข้องกับ SiC ทั้งหมด แผ่นรองรับซิลิคอนคาร์ไบด์ มีบทบาทพื้นฐานที่สำคัญ ทำหน้าที่เป็นแพลตฟอร์มที่อุปกรณ์พลังงานสูงและอุปกรณ์ RF ประสิทธิภาพสูงถูกสร้างขึ้น คุณภาพของวัสดุมีผลกระทบโดยตรงต่อประสิทธิภาพการทำงาน ความน่าเชื่อถือ และอายุการใช้งานของอุปกรณ์ ทำให้มันเป็นสิ่งจำเป็นในระบบอิเล็กทรอนิกส์รุ่นต่อไป.
2. คุณสมบัติพื้นฐานของวัสดุฐานซิลิคอนคาร์ไบด์
ซิลิคอนคาร์ไบด์เป็นสารกึ่งตัวนำประกอบที่ประกอบด้วยอะตอมของซิลิคอนและคาร์บอนในโครงสร้างตาข่ายโควาเลนต์ที่แข็งแรง คุณสมบัติของวัสดุโดยเนื้อแท้ทำให้มีประสิทธิภาพเหนือกว่าซิลิคอนแบบดั้งเดิม.
แถบแบนด์กว้าง (~3.2 eV)
ช่องว่างพลังงานของ SiC ประมาณสามเท่าของซิลิคอน ทำให้อุปกรณ์สามารถทำงานที่อุณหภูมิเกิน 400°C ได้ ซึ่งช่วยลดความจำเป็นในการใช้ระบบทำความเย็นที่ซับซ้อนและเพิ่มความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง.
สนามไฟฟ้าสูงที่เกิดการแตกตัว
SiC แสดงสนามไฟฟ้าวิกฤตที่สูงกว่าซิลิคอนเกือบ 10 เท่า ทำให้อุปกรณ์สามารถรองรับแรงดันไฟฟ้าที่สูงกว่าได้มาก สิ่งนี้ช่วยให้โครงสร้างอุปกรณ์บางลงและสูญเสียการนำไฟฟ้าลดลงอย่างมีนัยสำคัญ.
การนำความร้อนสูง
ด้วยความสามารถในการนำความร้อนที่สูงกว่าซิลิคอนประมาณสามเท่า ทำให้ SiC สามารถกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาการทำงานที่เสถียรในแอปพลิเคชันที่มีกำลังสูง.
การสูญเสียการสลับต่ำและความสามารถในการทำงานที่ความถี่สูง
อุปกรณ์ที่ใช้ซิลิคอนคาร์ไบด์ (SiC) เป็นฐานให้สปีดการสลับสัญญาณที่รวดเร็วขึ้นและสูญเสียพลังงานน้อยลง ทำให้เหมาะสำหรับระบบที่มีความถี่สูงและมีประสิทธิภาพสูง.
คุณสมบัติที่ผสมผสานกันเหล่านี้ทำให้วัสดุรองรับ SiC มีความเหมาะสมเป็นพิเศษสำหรับการใช้งานทางอิเล็กทรอนิกส์ที่ต้องการประสิทธิภาพสูง ซึ่งซิลิคอนไม่สามารถตอบสนองได้.
3. การผลิตแผ่นรองรับ SiC: กระบวนการที่มีมาตรฐานสูง
การผลิตแผ่นรองรับซิลิคอนคาร์ไบด์มีความซับซ้อนทางเทคโนโลยีและต้องใช้เงินทุนสูง โดยเกี่ยวข้องกับหลายขั้นตอนที่ต้องควบคุมความแม่นยำอย่างเข้มงวด:
1. การเติบโตของผลึกเดี่ยว (วิธี PVT)
เทคนิคที่ใช้กันอย่างแพร่หลายที่สุดคือการขนส่งไอระเหยทางกายภาพ (Physical Vapor Transport หรือ PVT) ซึ่งผง SiC ที่มีความบริสุทธิ์สูงจะถูกทำให้ระเหิดที่อุณหภูมิสูงกว่า 2000°C และตกผลึกใหม่บนผลึกเมล็ด การควบคุมความชันของอุณหภูมิและความดันอย่างแม่นยำเป็นสิ่งสำคัญอย่างยิ่งในการลดข้อบกพร่องให้น้อยที่สุด.
2. การแปรรูปแท่งโลหะ
ผลึกบูลที่เติบโตแล้วจะถูกจัดวางทิศทางโดยใช้เทคนิคเอกซเรย์ และขึ้นรูปทางกลให้เป็นทรงกระบอกที่มีขนาดสม่ำเสมอ ซึ่งช่วยให้มั่นใจได้ว่าทิศทางของผลึกมีความสม่ำเสมอและความแม่นยำในขนาด.
3. การตัดแผ่นเวเฟอร์และการเตรียมผิวหน้า
การตัดด้วยสายลวดเพชรใช้เพื่อหั่นลูกบอลให้เป็นแผ่นบาง ๆ การเจียรและการขัดด้วยสารเคมีเชิงกล (CMP) ในขั้นตอนต่อไปจะช่วยกำจัดความเสียหายบนพื้นผิวและสร้างพื้นผิวที่เรียบเนียนเหมือนกระจกซึ่งจำเป็นสำหรับการเจริญเติบโตแบบเอพิแทกเซียล.
4. การทำความสะอาดและการตรวจสอบ
กระบวนการทำความสะอาดขั้นสูงช่วยกำจัดสิ่งปนเปื้อน ในขณะที่เทคนิคการตรวจสอบประเมินข้อบกพร่อง ความเรียบ และความบริสุทธิ์ของวัสดุ เฉพาะเวเฟอร์ที่ผ่านเกณฑ์มาตรฐานที่เข้มงวดเท่านั้นที่จะเข้าสู่กระบวนการผลิตอุปกรณ์.
เนื่องจากสภาพกระบวนการที่รุนแรงและข้อกำหนดด้านคุณภาพที่เข้มงวด การผลิตแผ่นรองรับ SiC ยังคงเป็นหนึ่งในส่วนที่มีความท้าทายทางเทคนิคมากที่สุดในอุตสาหกรรมเซมิคอนดักเตอร์.

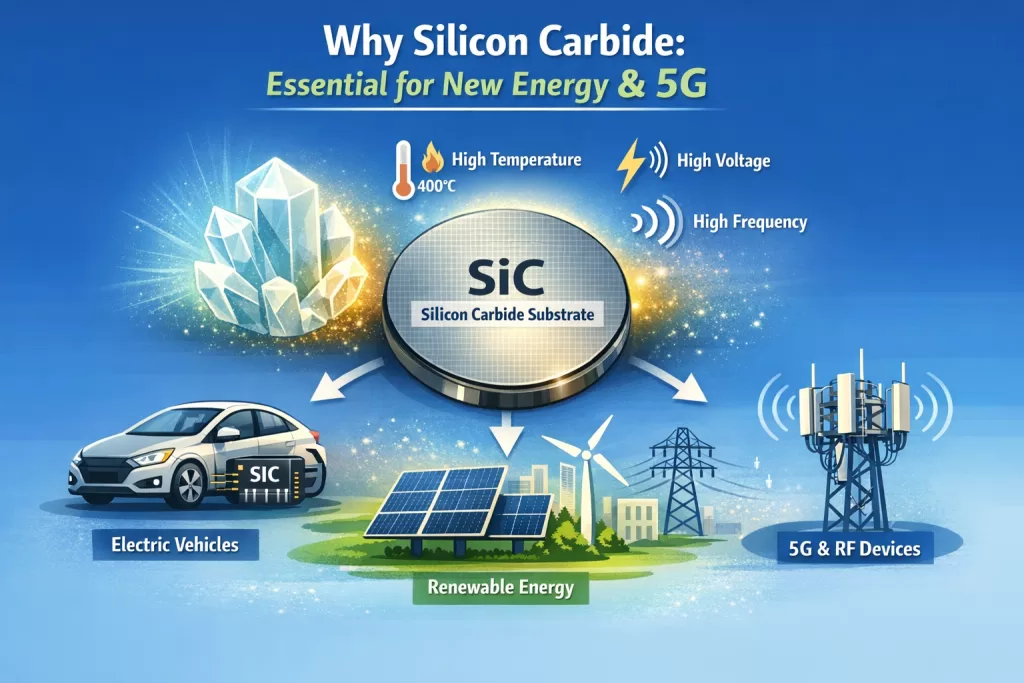

4. ปัจจัยขับเคลื่อนหลักในการประยุกต์ใช้งาน: เหตุผลที่วัสดุรองรับ SiC มีความสำคัญ
4.1 ยานพาหนะไฟฟ้า (EVs)
แผ่นฐาน SiC ถูกใช้อย่างแพร่หลายในระบบอิเล็กทรอนิกส์กำลัง เช่น อินเวอร์เตอร์, เครื่องชาร์จบนบอร์ด (OBC), และตัวแปลง DC-DC ข้อดีของมันได้แก่:
- ประสิทธิภาพการแปลงพลังงานที่สูงขึ้น
- การสูญเสียพลังงานและความร้อนที่ลดลง
- การออกแบบระบบที่เล็กลงและเบากว่า
- ระยะการขับขี่ที่ไกลขึ้นและการชาร์จที่เร็วขึ้น
ประโยชน์เหล่านี้ทำให้ SiC เป็นปัจจัยสำคัญที่ช่วยให้รถยนต์ไฟฟ้าประสิทธิภาพสูงเป็นไปได้.
4.2 พลังงานหมุนเวียนและโครงข่ายไฟฟ้า
ในแอปพลิเคชันเช่น อินเวอร์เตอร์โฟโตโวลตาอิก, ตัวแปลงพลังงานลม, และระบบกักเก็บพลังงาน, อุปกรณ์ SiC ช่วยปรับปรุง:
- ประสิทธิภาพการแปลงพลังงาน
- ความน่าเชื่อถือของระบบภายใต้โหลดสูง
- ประสิทธิภาพการจัดการความร้อน
พวกเขายังช่วยลดการสูญเสียพลังงานในเครือข่ายการส่งและจำหน่ายไฟฟ้า ซึ่งสนับสนุนเป้าหมายการลดคาร์บอนระดับโลก.
4.3 การสื่อสาร 5G และอุปกรณ์ RF
แผ่นฐาน SiC แบบกึ่งฉนวนถูกใช้สำหรับอุปกรณ์ RF GaN-on-SiC โดยเฉพาะในสถานีฐาน 5G ข้อได้เปรียบหลัก ได้แก่:
- ความหนาแน่นของกำลังไฟฟ้าสูง
- उत्कृष्ट ความร้อนที่กระจายออกไป
- ประสิทธิภาพที่เสถียรที่ความถี่สูง
ลักษณะเหล่านี้มีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของสัญญาณและประสิทธิภาพในโครงสร้างพื้นฐานการสื่อสารสมัยใหม่.
5. ความท้าทายของอุตสาหกรรมและแนวโน้มในอนาคต
แม้จะมีข้อได้เปรียบ อุตสาหกรรมฐานซิลิคอนคาร์ไบด์ (SiC) ยังคงเผชิญกับความท้าทายหลายประการ:
การควบคุมความหนาแน่นของข้อบกพร่อง
ข้อบกพร่องของคริสตัล เช่น ไมโครไพพ์และการเลื่อนหลุด สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อผลผลิตและประสิทธิภาพของอุปกรณ์.
การขยายขนาดไปยังเส้นผ่านศูนย์กลางที่ใหญ่ขึ้น
การเปลี่ยนผ่านจากเวเฟอร์ขนาด 6 นิ้วเป็น 8 นิ้วมีความท้าทายทางเทคนิคแต่จำเป็นสำหรับการลดต้นทุนและการผลิตจำนวนมาก.
ต้นทุนการผลิตสูง
วงจรการเจริญเติบโตที่ยาวนาน, ผลผลิตต่ำ, และการประมวลผลที่ซับซ้อน เป็นสาเหตุให้ต้นทุนของวัสดุฐาน SiC สูง.
ทิศทางการพัฒนาในอนาคตประกอบด้วย:
- การพัฒนาเทคโนโลยีเวเฟอร์ขนาดใหญ่ (8 นิ้วขึ้นไป)
- การลดความหนาแน่นของข้อบกพร่องผ่านวิธีการเติบโตของผลึกที่ดีขึ้น
- การเพิ่มประสิทธิภาพเทคนิคการขัดและการแปรรูป
- การขยายการใช้งานในอิเล็กทรอนิกส์กำลังสูงและความถี่สูง
6. สรุป: จากทางเลือกสู่ระดับวัสดุโครงสร้างพื้นฐาน
วัสดุฐานซิลิคอนคาร์ไบด์ได้พัฒนาจากทางเลือกเฉพาะทางไปสู่เป็นวัสดุพื้นฐานในอิเล็กทรอนิกส์ขั้นสูง คุณสมบัติทางกายภาพที่เหนือกว่าช่วยให้เกิดการก้าวหน้าในด้านประสิทธิภาพ ประสิทธิผล และการออกแบบระบบในหลากหลายอุตสาหกรรม.
เมื่อการไฟฟ้าและการสื่อสารความถี่สูงขยายตัวทั่วโลกอย่างต่อเนื่อง แผ่นฐานเซมิคอนดักเตอร์คาร์บอนไนต์ (SiC) จะมีบทบาทสำคัญมากขึ้นในการขับเคลื่อนเทคโนโลยีรุ่นต่อไป ความสำคัญของมันไม่ได้เป็นเพียงตัวเลือกอีกต่อไป แต่เป็นโครงสร้างพื้นฐาน ทำให้เป็นวัสดุที่จำเป็นต้องมีในยุคของพลังงานใหม่และ 5G.
